前言

全功能单向或疲劳滞回环分析程序(Uniaxial or fatigue Hysteresis Loop Analysis)UFHLA 已更新到 V 2.7,更新日期为 2025 年 10月 05 日。对于已经使用该软件的小伙伴,可以联系我进行免费更新。您可以在百度、必应等上搜索 何小藤的博客,上面有详细的帮助文档、联系方式等。注意:请注意认清骗子行为!骗子不会提供售后服务,也不会向您介绍软件功能。我的售后服务仅通过微♥进行,注册前请务必添加,以确保售后支持,售后服务包括解答与软件相关的任何问题。

软件简介

UFHLA(全功能单向或疲劳滞回环分析程序)主要用于处理单向往复循环加载及疲劳滞回环分析,当前已更新至V2.7版本,支持按荷载/位移、正弦/余弦方式准确快速的拆分滞回曲线,输出每圈滞回环信息,通过2种阻尼比计算方法、3种可实时查看区域的滞回环面积算法,计算耗散能、弹性应变能等10余项评价指标,还可自定义加卸载段弹性模量起始点与循环加载起止点;其超千万级数据处理能力突出(绘图仅需几秒且流畅缩放平移),远超同类软件,同时支持TXT/CSV/XLS/XLSX格式导入导出、4种曲线平滑、停顿点删除、GIF动图制作(自定义样式)及矢量图保存,软件为绿色免安装版,适配Windows系统,后续提供免费更新、专业微信售后答疑及定制化需求支持。

特别注意:由于各项指标的计算方法尚未统一,因此建议购买前务必确认指标计算公式是否符合您的需求;其余功能(如将滞回曲线拆分为滞回环、曲线平滑等)均为通用功能。

软件功能

功能 版本:UFHLA V 2.7
滞回曲线分解 支持按照荷载、位移拆解滞回曲线,支持按照正弦、余弦加载方式进行拆分
输出滞回环信息 支持输出每一圈的滞回环
评价指标查看 阻尼比、耗散能(滞回环面积)、耗能比、弹性变形能(弹性应变能)、输入总能量、动弹性模量、累积耗能面积、加载段弹性模量、卸载段弹性模量、峰值位移、峰值荷载
骨架曲线提取 可以提取所有滞回环对应的峰值形成的骨架曲线
加卸载段起始点自定义 可自定义加载段弹性模量起始点、卸载段弹性模量起始点

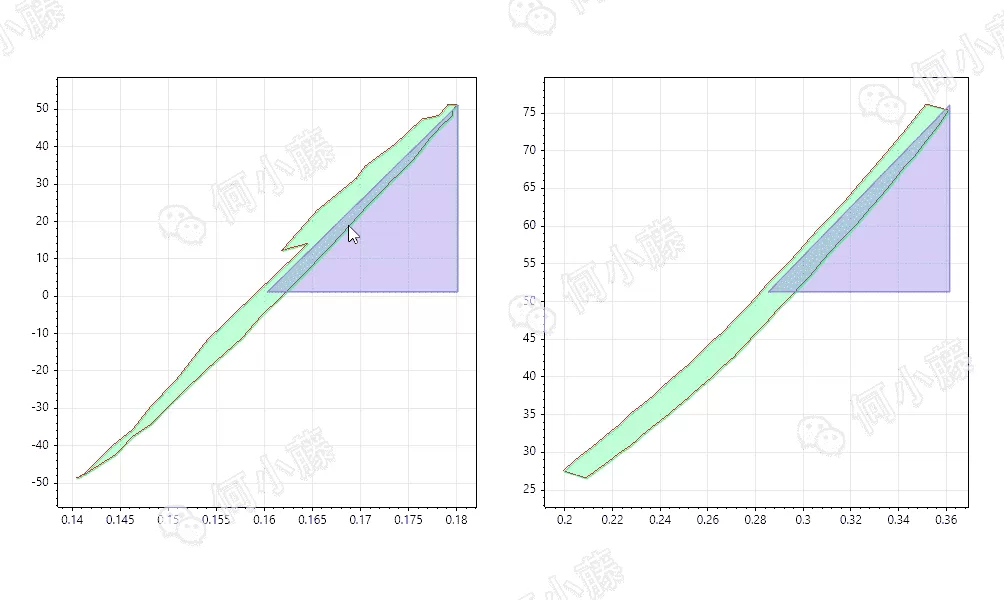

滞回环面积计算方法 3 种算法,支持计算滞回环与坐标轴的面积、自定义的平行于 X 轴的任意直线围成的面积、滞回环下限围成的封闭曲线面积。同时支持查看面积计算的区域,所见即所得。
循环加载起点终点定义 支持定义循环加载的起点和终点,不用在原始数据中进行删除
超大数据量文件支持 对超千万级数据量具备良好兼容性,绘图速度提升至仅需几秒,并且可流畅缩放和平移,交互体验丝滑顺畅。这是其他软件难以比拟的高效处理能力
阻尼比 2 种方法,规范公式法、能量耗散法
整体平滑 4 种算法,用于平滑曲线
停顿点删除 支持删除停顿点,减少曲线噪点
GIF动图制作 支持 GIF 动图绘制,可在界面添加文字说明,可修改字体、字号、曲线颜色、宽度等
曲线图保存 软件绘制的所有图形均可保存,可保存为矢量格式
图例交互 支持图例交互,修改指定曲线的线型、线宽、标记、颜色
更新 后续免费更新、支持答疑、支持定制化需求,针对该软件的合理需求,通用需求都免费升级,全网唯一一个有后续更新、有售后服务、有质量保证、更新迅速的滞回曲线处理软件。(注:本软件针对通用需求一直都是免费更新、免费升级的)
价格 300
支持设备 一台 windows 系统电脑,重装系统、更换硬盘不影响使用(但是可能需要重新注册),不支持更换电脑。
导入、导出 TXT、CSV、XLS、XLSX

注册须知

该软件是绿色版,无需安装,只需单击即可运行,无需依赖 Matlab 插件或其他辅助平台,软件只支持Windows 系统。同时,为了使用软件,您需要进行注册,并将其绑定到您的电脑上,以保证软件的有效性,离线激活,一个激活码仅能激活一台设备,设备标识是获取的硬件信息,重装系统、重装软件、更换硬盘不影响使用,不支持更换电脑,授权直到硬件损坏,当前价格为单个激活码售价。

何小藤致力于提供通用免费更新和免费升级的服务,感谢您一直以来的支持。

更新日志

发布日期 版本号 主要更新内容
2022.06.15 V1.0 首个版本发布,支持单向循环加载和疲劳试验滞回曲线处理;功能包括分解滞回环、计算滞回环面积、阻尼比、割线刚度,支持批量操作和文件导出。
2022.08.20 V1.1 修复滞回环分解错误;新增自定义阈值控制选项,允许通过调整分解阈值(0.00-1.00)适配不同曲线。
2022.12.25 V2.0 新增预处理功能:曲线整体/局部平滑、停顿点修正、GIF 动图制作;新增指标查看功能(阻尼比、峰值荷载/位移、累积耗能等);支持删除滞回环,优化批量导出。
2023.10.29 V2.1 重构算法,支持交互式荷载/位移拆解和多级加载;界面优化美观;新增功能:删除滞回环、三种平滑算法(CatmullRom/Chaikin/相邻平均法)、评价指标导出(耗散能、弹性模量等)、停顿点修正和动图制作。
2024.5.9 V 2.2 修复部分 bug
2024.8.10 V 2.3 修复部分 bug
2025.4.6 V2.4 版本重构,优化界面 UI 及操作逻辑;新增滞回环面积计算方法、新增阻尼比计算方法、新增滞回环面积区域显示、新增加卸载段弹性模量计算的起始点定义、新增耗能比计算、优化其他细节,导出数据更加完整
2025.10.06 V 2.7 新增"检查"功能以判断峰值谷值完整性并提示缺失区间,新增循环加载起点终点设置、正弦加载起始点定义规则及图例交互功能;优化超 1000 万数据量的绘图速度,使其高效流畅;修复 AMD 显卡、高分辨率显示器上按钮空白问题,另有其他细节优化。

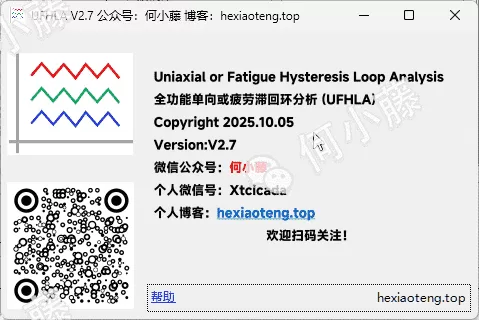

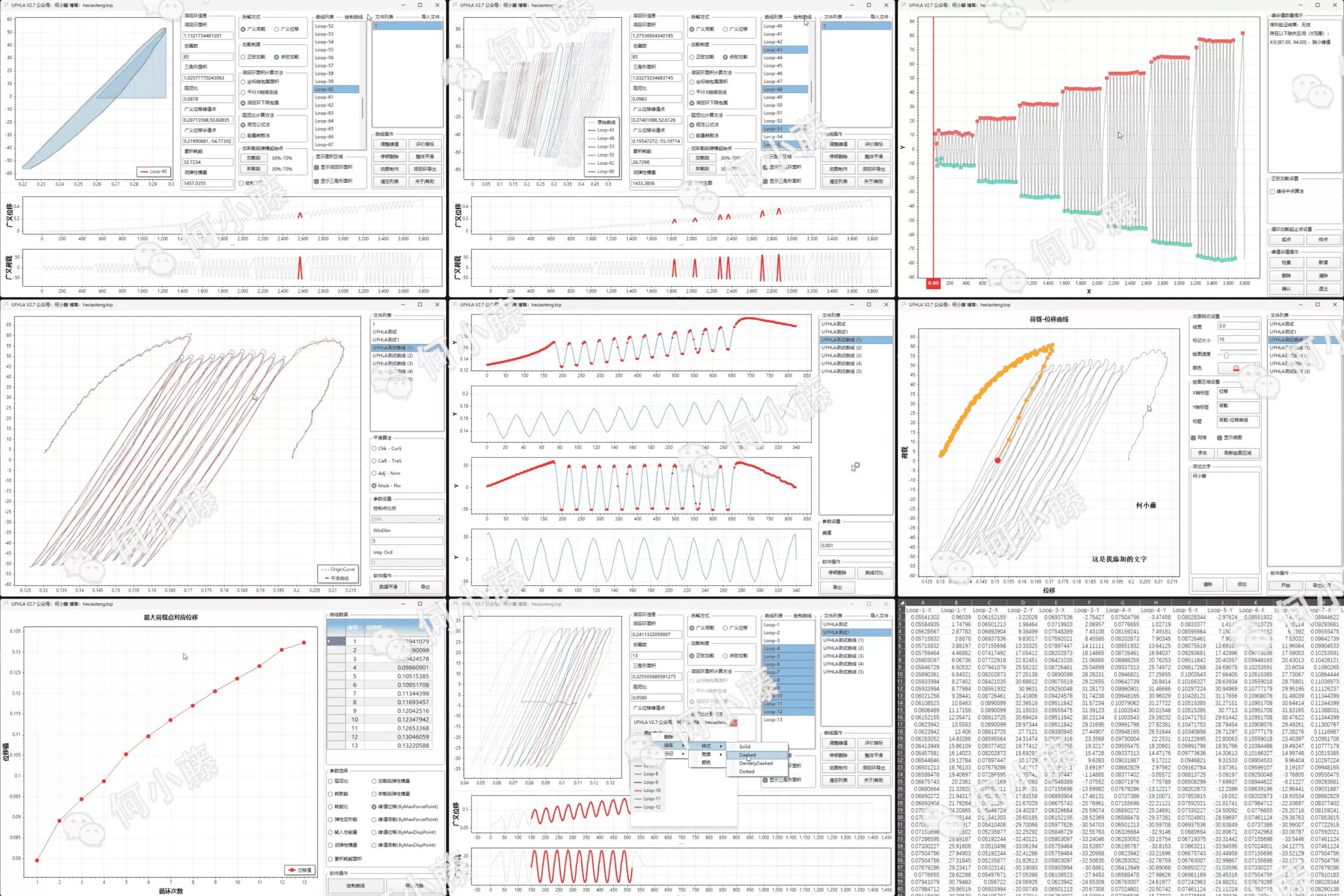

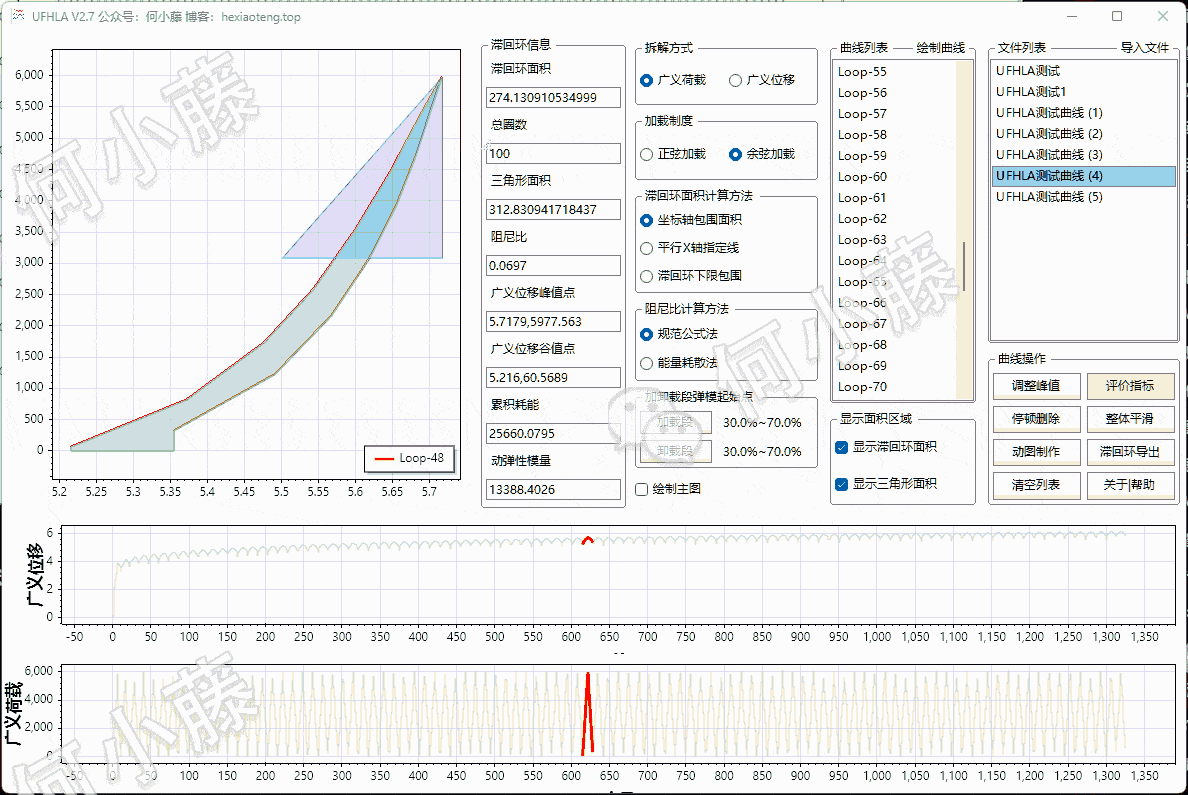

软件界面

参数计算公式、参考文献

单位

软件没有对单位进行处理,需要根据导入数据的单位自行进行计算。注:若导入的是应力应变数据,应变数据单位应为 1,即绝对数值的应变,而不是百分比形变 (%) 或者微应变 (με),否则计算出来的数据也是带有百分比的或放大了一百万倍的数据。
例:如果输入的数据第一列为应变ε(单位 1),第二列为应力σ(单位 Pa, 1 Pa=1 N/m2),能量单位:J, $1,\mathrm{J} = 1,\mathrm{N} \cdot \mathrm{m}$
滞回环面积单位=应变×应力=ε×σ=1×Pa=1 N/m 2=J/m 3

滞回环面积的计算

查阅大量文献发现,不同学者对于滞回环面积的计算方法不同,有两种情况:

  1. 计算曲线与 x 轴围成的封闭曲线的面积(邓华锋等[1]张媛等[2]);
  2. 计算应力下限围成的封闭曲线面积(郝建平等[3])。
    为考虑通用性,软件支持三种滞回环面积计算方法:

方法 1:支持计算与 x 轴坐标轴围成的面积,这也是软件默认的方法(采用这种方法的居多);

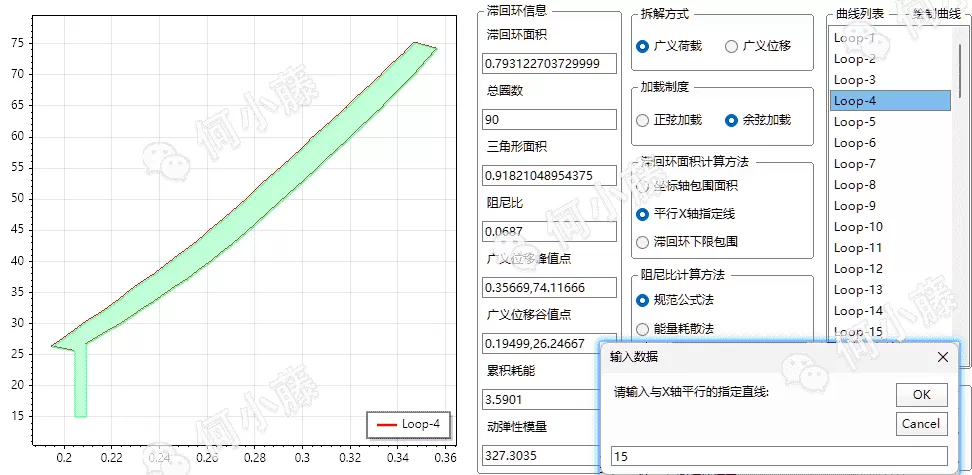

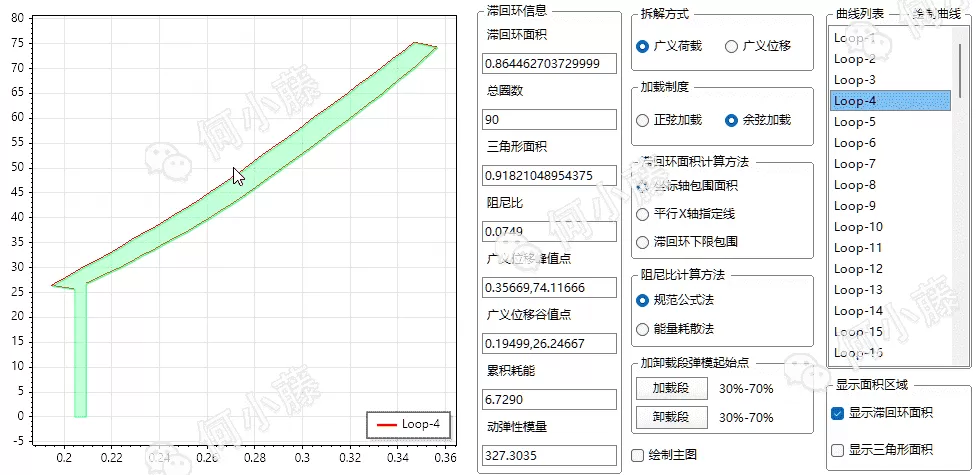

方法 2:计算指定的与 x 轴平行的任意直线的面积 (相当于方法 1 的扩展,适用性更强)

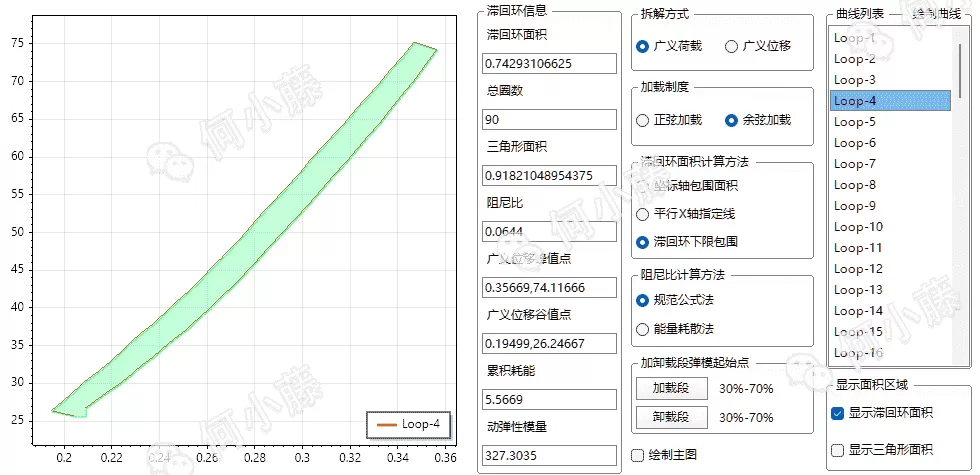

方法 3:计算滞回环下限围成的面积

注:对于正弦加载,其滞回环是封闭的,不需要设置计算方法。

阻尼比

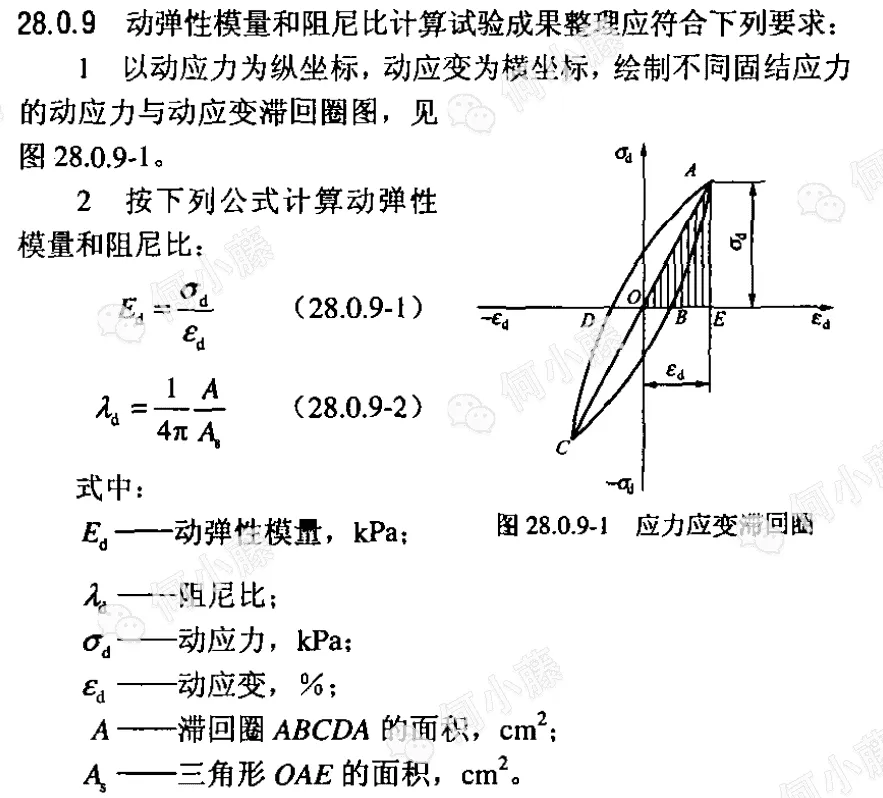

根据《水电水利工程土工试验规程》[4],阻尼比及动弹性模量的计算公式可以参考下式,阻尼比的详细推导过程可见《土动力学》第 297 页 6.3.3 节[5]

软件内置两种阻尼比计算方法:

  • 规范公式法(A 为滞回圈面积,As 为三角形面积)
    $$ \lambda = A / (4\pi A_{s}) $$
  • 能量耗散法
    能量耗散法计算阻尼比定义:第 i 个滞回环的耗散能与弹性应变能的比值再除以π,参考 蒋长宝等[6] [7]的论文。
    $$
    \lambda = \frac{U_{di}}{\pi U_{ei}}
    $$

动弹性模量计算

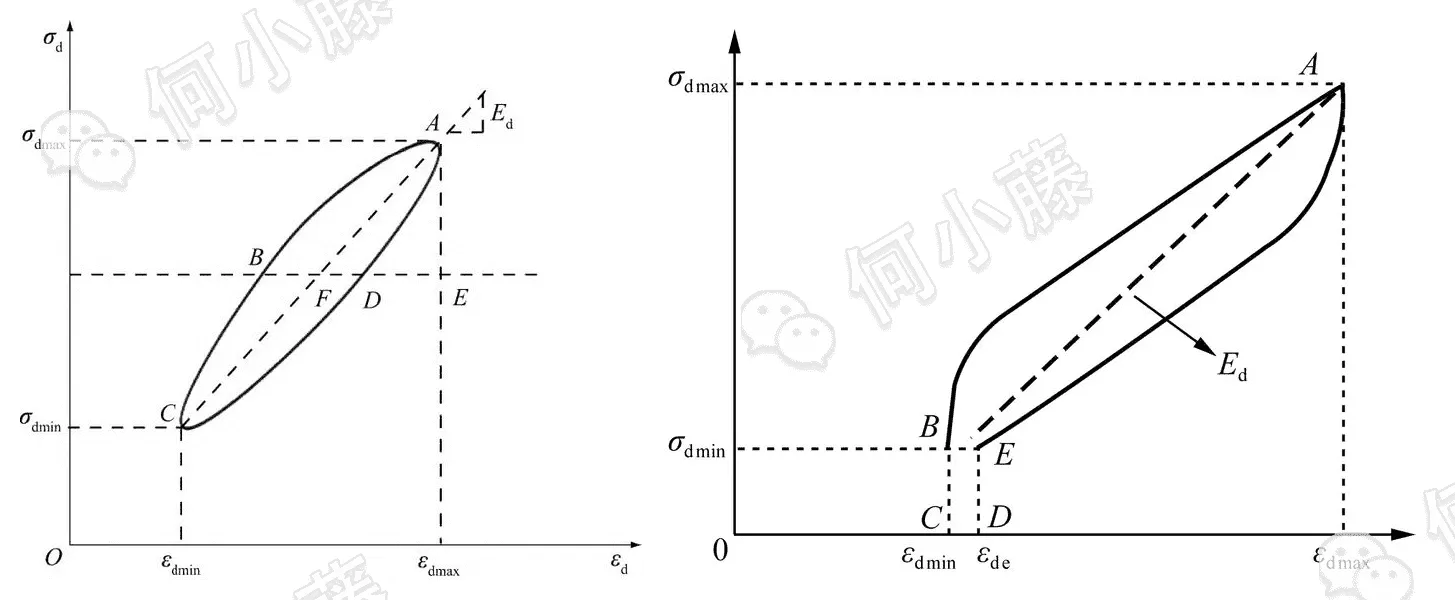

对于正弦加载的曲线,其滞回环一圈的定义可参考 肖建清等[8],对于余弦加载的曲线,其滞回环一圈的定义可参考 赵子仪等[9] ,其动弹性模量的计算如图所示。

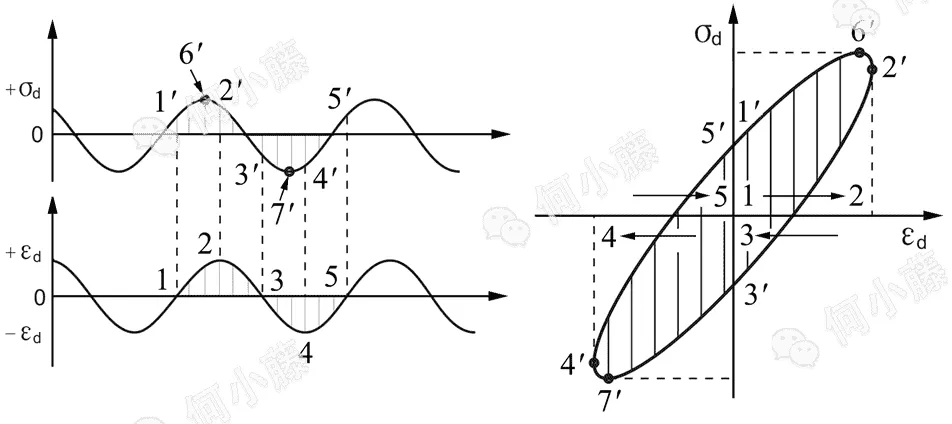

正常情况下,一圈滞回环的应只有一个峰值点和谷值点,但是由于非线性滞后的原因,会造成一圈滞回环存在两个峰值点(位移峰值点 2’、荷载峰值点 6’)和两个谷值点(位移谷值点 4’、荷载谷值点 7’),如下图所示。在计算动弹性模量时,应采用虚拟峰值点:(2’点的位移,6’点的荷载)和虚拟谷值点(4’点的位移,7’点的荷载)的斜率。
即动弹性模量:

$$E_{\text{d}} = \frac{\sigma_{\text{dmax}}}{\varepsilon_{\text{dmax}}} = \frac{\sigma_{6’} - \sigma_{7’}}{\varepsilon_{2’} - \varepsilon_{4’}}$$

三角形面积计算

确定了一圈滞回环后,对于正弦加载曲线,其三角形面积与规范保持一致;对于余弦加载曲线,其三角形面积也应与规范一致[10]

耗能比计算

参考 杨小彬等[11] 论文,耗能比,表征单次循环加卸载下,耗散能占总输入能量的比例,第 i 次循环加卸载耗能比可表示为:
$$\eta = 1 - \frac{U_e}{U}$$
其中,Ue 为单位体积岩样弹性应变能,U 为输入能。

输入能、耗散能、弹性应变能

输入能 U=耗散能 Ud+弹性应变能 Ue

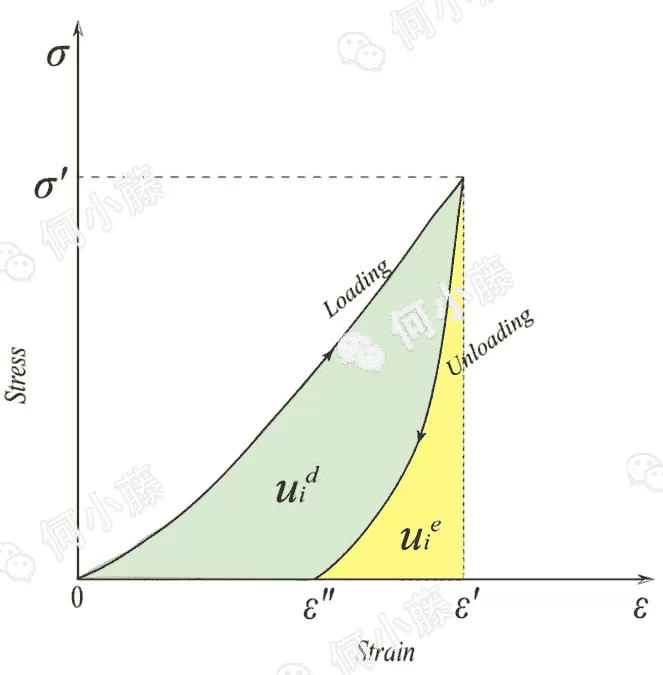

图中黄色部分面积即为弹性应变能,绿色部分面积即为耗散能,也即滞回环面积。下面的这些参考文献中均有相关的描述[12][13][14][15]

加载、卸载段弹性模量的计算

加载、卸载段弹性模量的计算,每篇论文的取值起点和终点的值各不相同,例如 袁和川等 [16]取加载或卸载起点为初始点,以各级加载或卸载的目标上限应力值的 50%所对应的应力为终点;杨圣奇等[17] 则将循环峰值应力值的30%作为每个循环加载阶段近似线性段的起点,近似线性段的终点为循环峰值应力值的 70%,确保弹性模量的近似线性段的起点和终点处于加载和卸载阶段。即从滞回环加载段截取峰值应力的 30%-70%的两点之间的斜率为加载段弹性模量,卸载段同理。

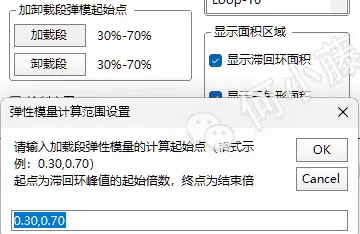

因此,考虑到通用性,软件支持自定义设置加载、卸载段的起点和终点和终点。

软件操作

绘图区域交互操作

在绘图区域,您可以使用以下操作方式:

  1. 通过鼠标滚轮上下滑动来缩放视图

  2. 按住鼠标滚轮可拖动视图

  3. 按住鼠标右键拖动可调整坐标轴缩放比例

  4. 单击鼠标右键可打开右键菜单,选择"框选缩放"选项后,使用鼠标右键进行框选,即可实现局部区域缩放。

  5. 右键菜单功能
    复制到剪切板:将当前视图复制到剪切板。
    另存为…:将当前视图另存为图片,支持 Png、Jpg、Bmp、Svg(矢量格式)、Webp 格式。
    缩放以适应数据:在当前视图中完整显示曲线。
    右键框选缩放:实现右键框选缩放局部区域曲线。
    右键拖动缩放:实现右键拖动改变视图坐标轴比例。
    帮助:跳转到软件帮助文档。
    分离图例:将绘图区域图例分离为单独的窗体,支持针对绘图区域中的所有曲线进行删除曲线、修改线型、线宽、颜色、标记等操作。

数据导入格式

支持 TXT、CSV、XLS、XLSX,软件不会改变输入数据的单位,比如,输入的应变为 1,应力为 Pa,那么滞回环面积的单位则为 J/m 3

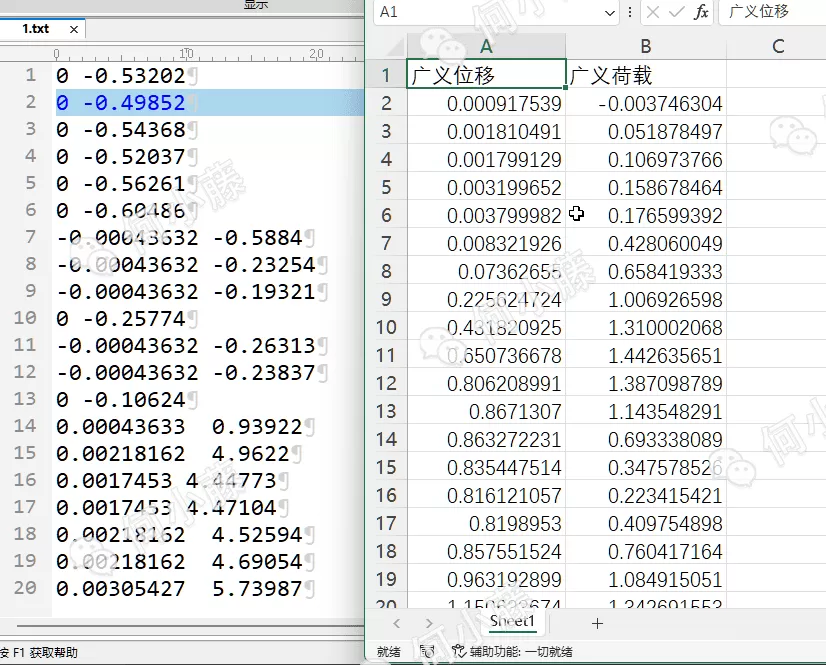

一个文件一条滞回曲线,第一列广义位移、第二列广义荷载,有无标题栏均可。Excel 文件则需放在第一张 sheet 的第一列和第二列。典型文件格式见下图:

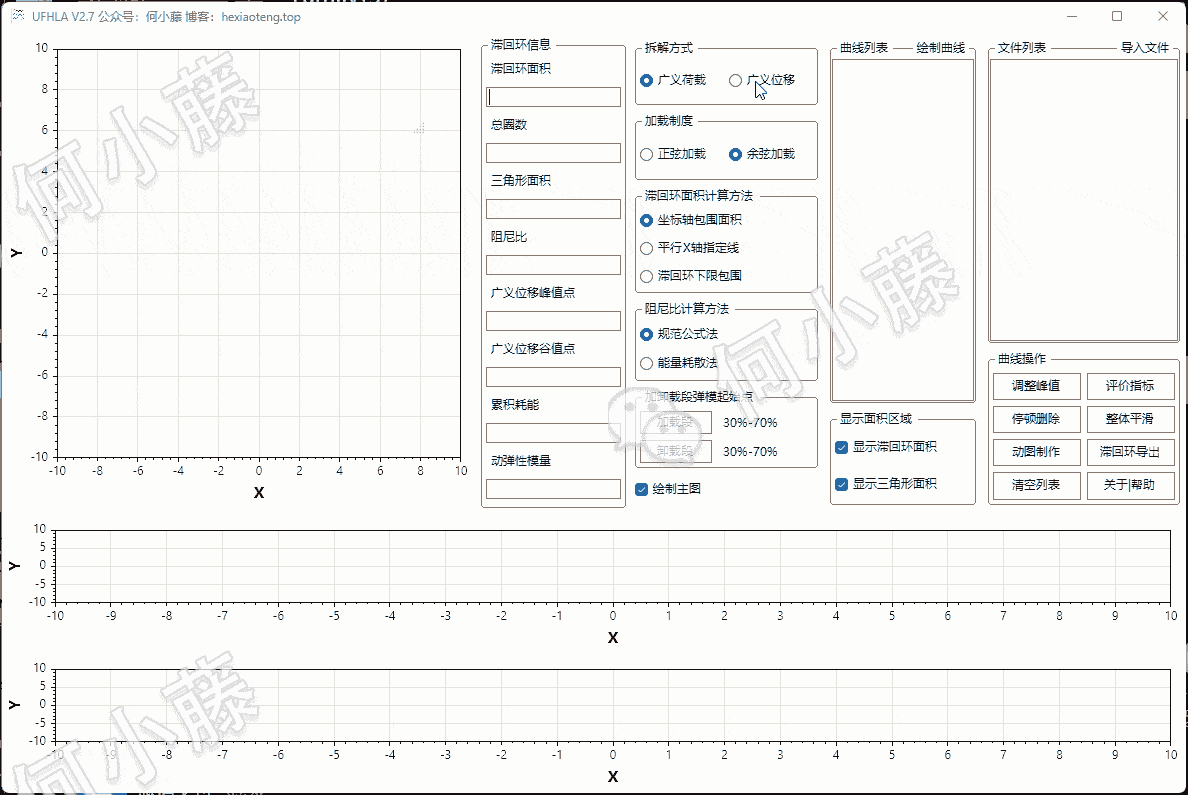

导入并设置参数

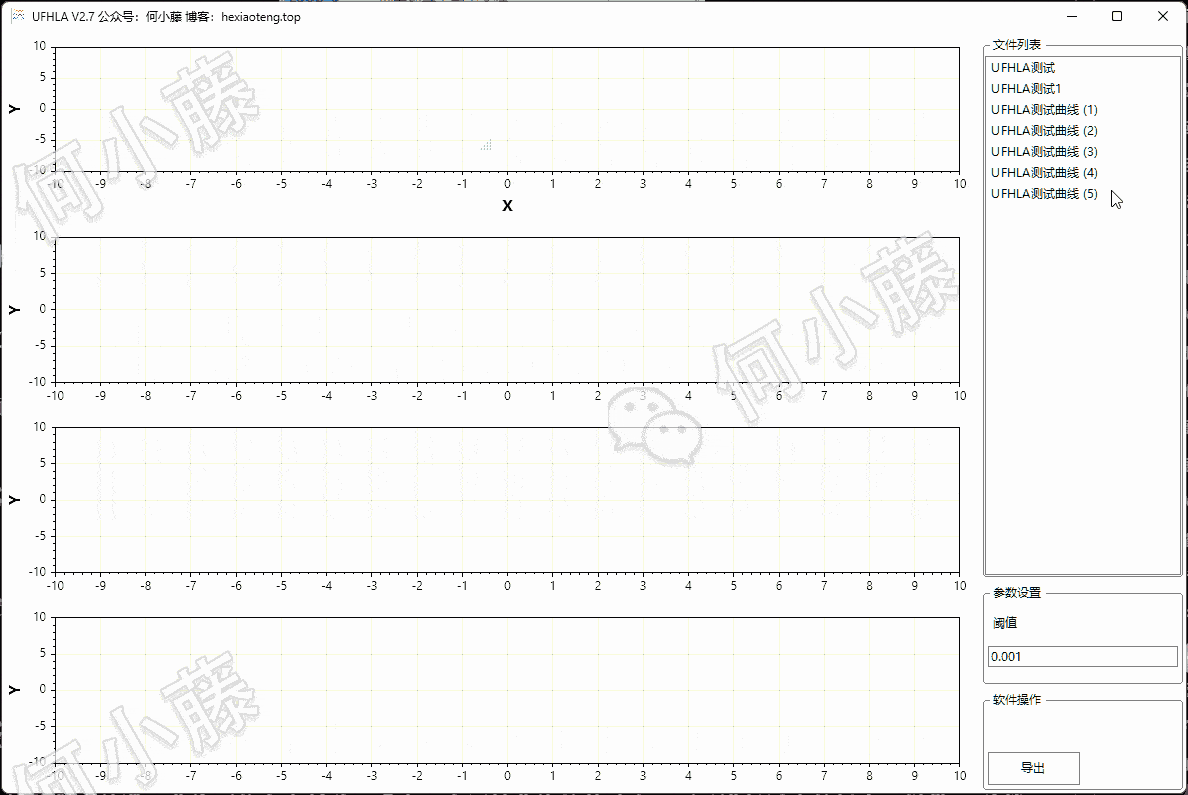

点击文字"导入文件",选中需要处理的曲线,可以多选,导入后会显示在文件列表中。导入文件后,先设置分析参数,如曲线的拆解方式、加载制度、滞回环面积计算方法、加卸载段弹性模量起始点设置等。设置完成后,再点击文件列表中需要分析的曲线。

调整峰值界面

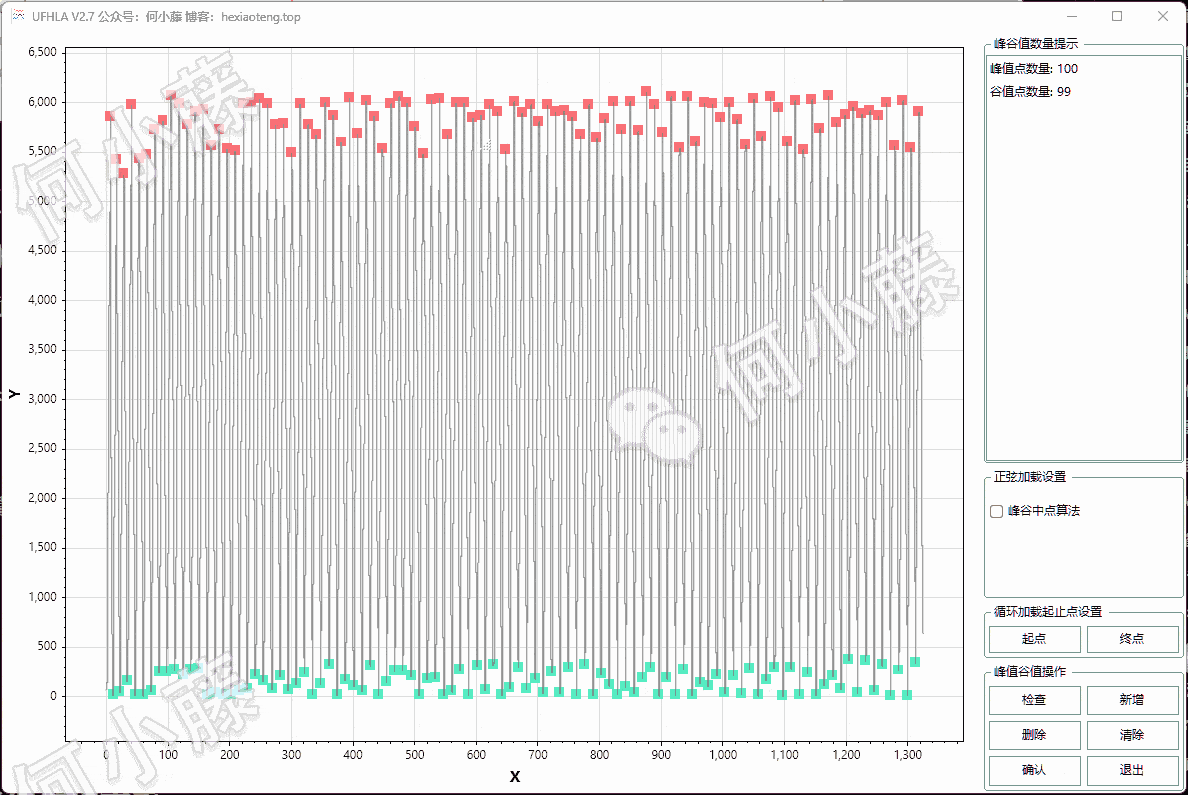

设值曲线峰值、谷值

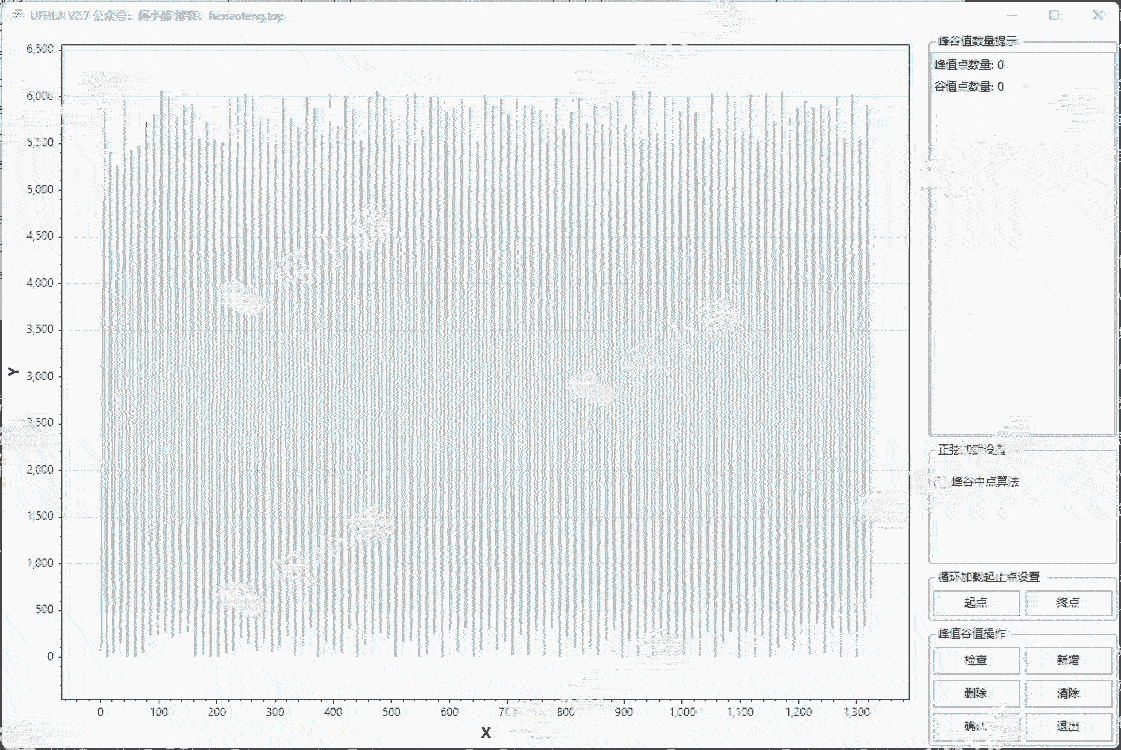

设置好曲线分析参数后,点击文件列表中需要分析的曲线,会自动跳转到调整峰值的界面。
在该界面,用户需要手动框选峰值和谷值,可进行的操作:
检查:检查峰值、谷值是否漏选。
新增:点击该按钮后,则切换到新增峰值或谷值功能,在曲线上框选,会自动新增峰值、谷值。
删除:点击该按钮后,则切换到删除峰值或谷值功能,在曲线上框选,会自动删除峰值、谷值。
清除:点击该按钮后,清除所有已经选择的峰值、谷值。
确认:峰值、谷值选择完毕后,点击确认,进行滞回曲线的拆分分析。
退出:退出调整峰值、谷值界面。

软件中的 峰谷值数量提示 展示框会实时显示这些值的数量。对于单调加载曲线,峰值和谷值的数量差通常应在±1范围内,这有助于判断是否遗漏了峰值或谷值。用户还可以点击 检查 按钮来验证是否存在漏选的峰值或谷值;如果漏选,软件会提示大致的区间,便于用户查找。这种方法对于处理超大数据量的曲线特别有效。

循环加载起止点设置

用户可通过自由设置循环加载的起点与终点,无需手动删除原始数据。选中起点后,图表显示区域将出现一条红色垂直线,用户可通过鼠标拖动调整位置,下方显示的数值即为当前设置的起点。设置终点的操作方式与此类似。

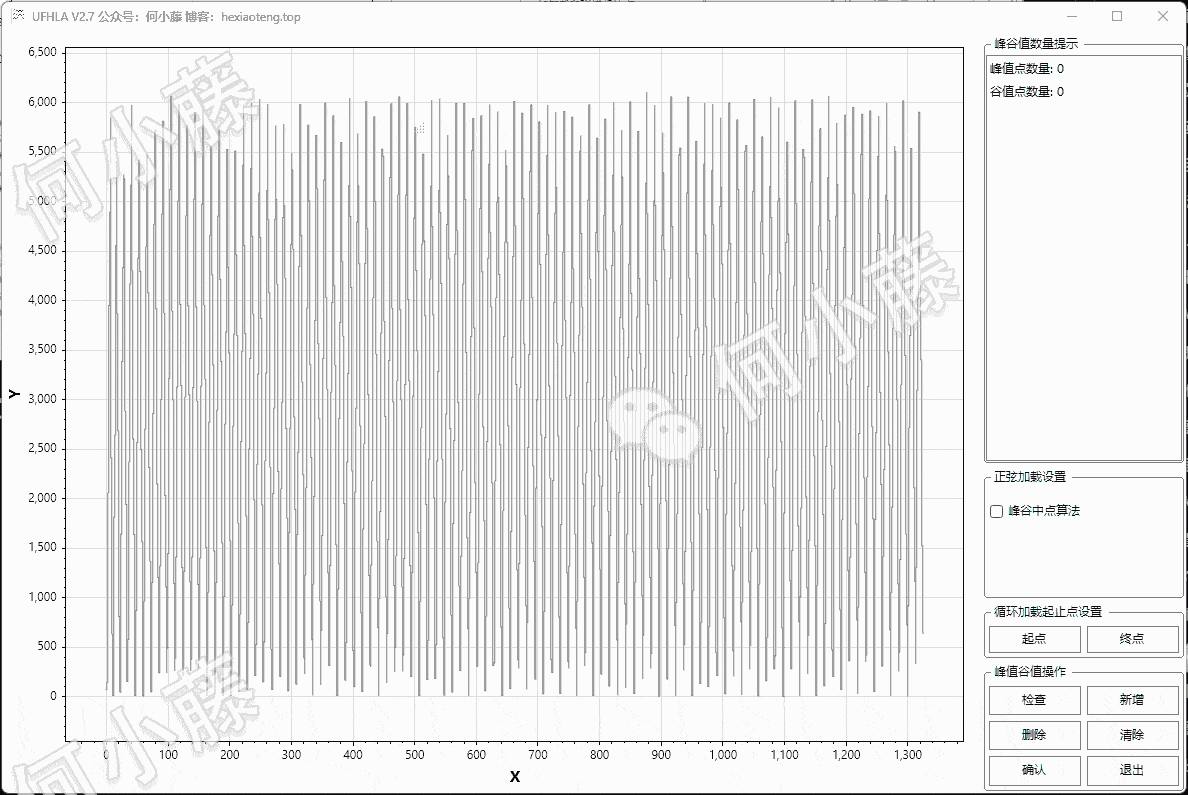

正弦加载设置

基于峰谷值中点的算法,即选取相邻峰值与谷值之间的中点,作为正弦加载曲线一个完整周期中滞回环的起点与终点。

滞回曲线拆解

确定峰值、谷值选择无误后,点击"确认",曲线就拆解完成了。点击"确认"后,软件会进行检查,是否有漏选,并自动将每一圈曲线加入到曲线列表。

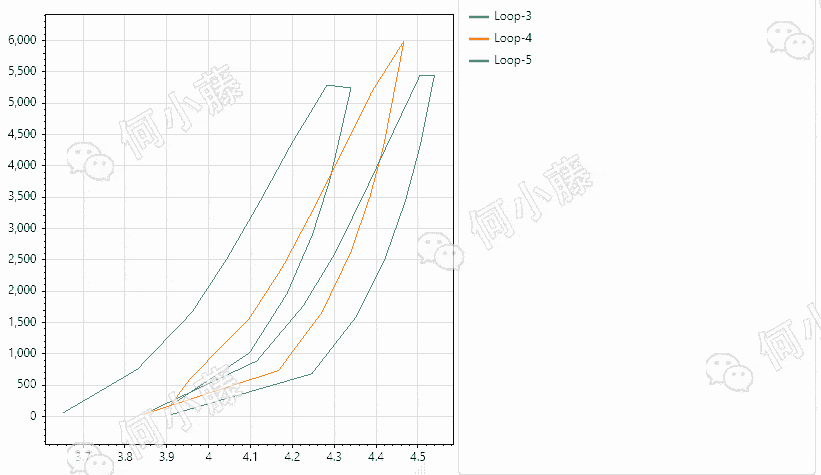

在曲线列表中,单选时可以显示当前曲线的各种指标。多选后,点击绘制曲线,可将多圈曲线绘制出来。
注:在查看滞回环过程中,可以实时调整滞回环面积计算方法、阻尼比计算公式等,数据会实时更新,若觉得拆解方式不对,也可点击调整峰值重新进行拆分。

评价指标查看

同时,点击"评价指标"可以查看当前分析曲线的各项指标,并可以导出数据。

曲线列表操作

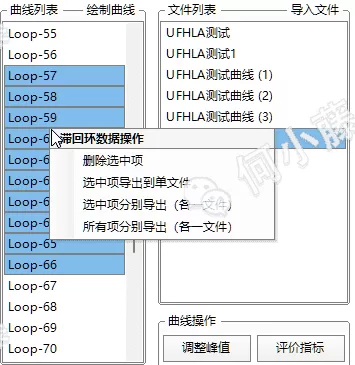

曲线列表中, 选中多圈后点击右键,可以删除选中的滞回环,也可以将选中的滞回环数据导出。

删除选中项:将该滞回环从列表中删除。
选中项导出到单文件:将选中项所对应的滞回环数据,导出到一个文件中。
选中项分别导出(各一文件):将选中项所对应的滞回环数据,分别导出到一个文件中,即每个项一个文件。
所有项分别导出(各一文件):将曲线列表所有项对应的滞回环数据,分别导出到一个文件中,即每个项一个文件。

停顿删除

删除停顿点数据,一般用于在数据量很大的情况。其中红色点表示要删除的停顿点;点击"曲线对比"按钮,可以观察删除前后的曲线对比。

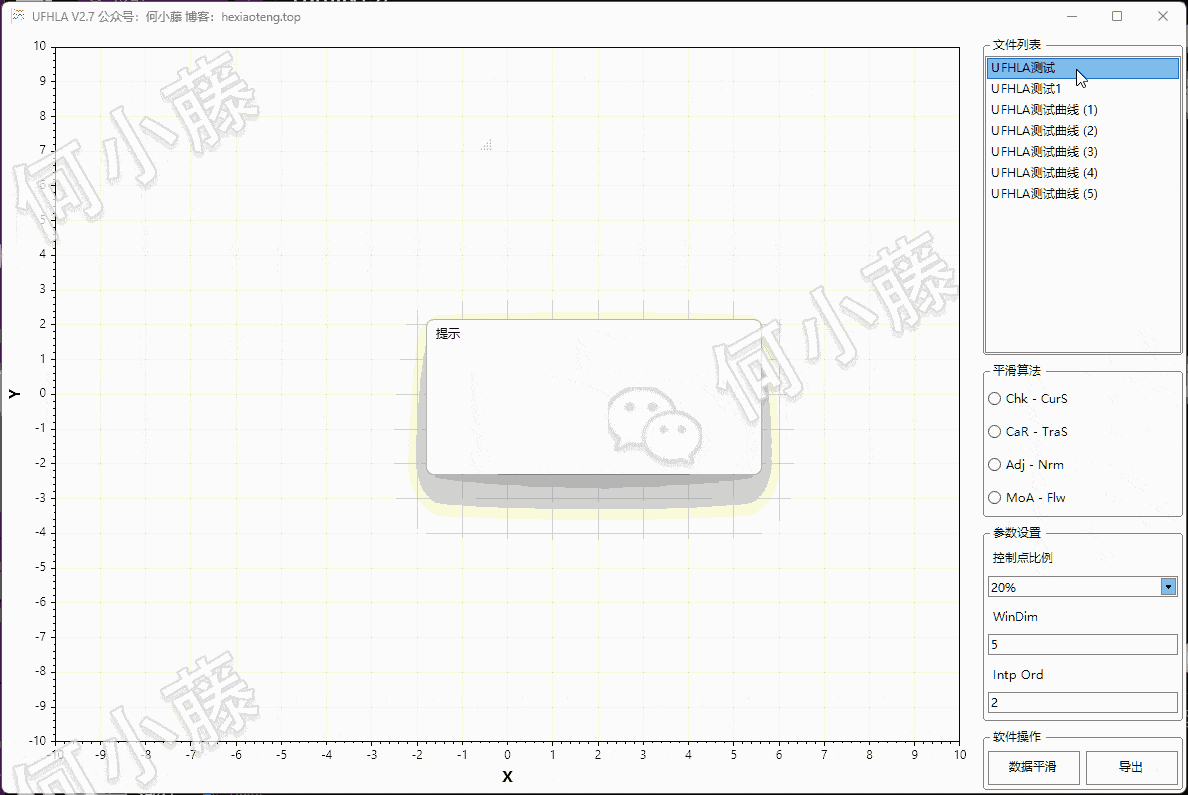

整体平滑

试验得到的滞回曲线可能存在抖动、噪点,在原始曲线的基础上,可以进行适当的拟合。提供 4 种算法来拟合曲线,每种算法效果不一样,可以自行尝试。右键分离图例后,可单独显示平滑后的曲线。

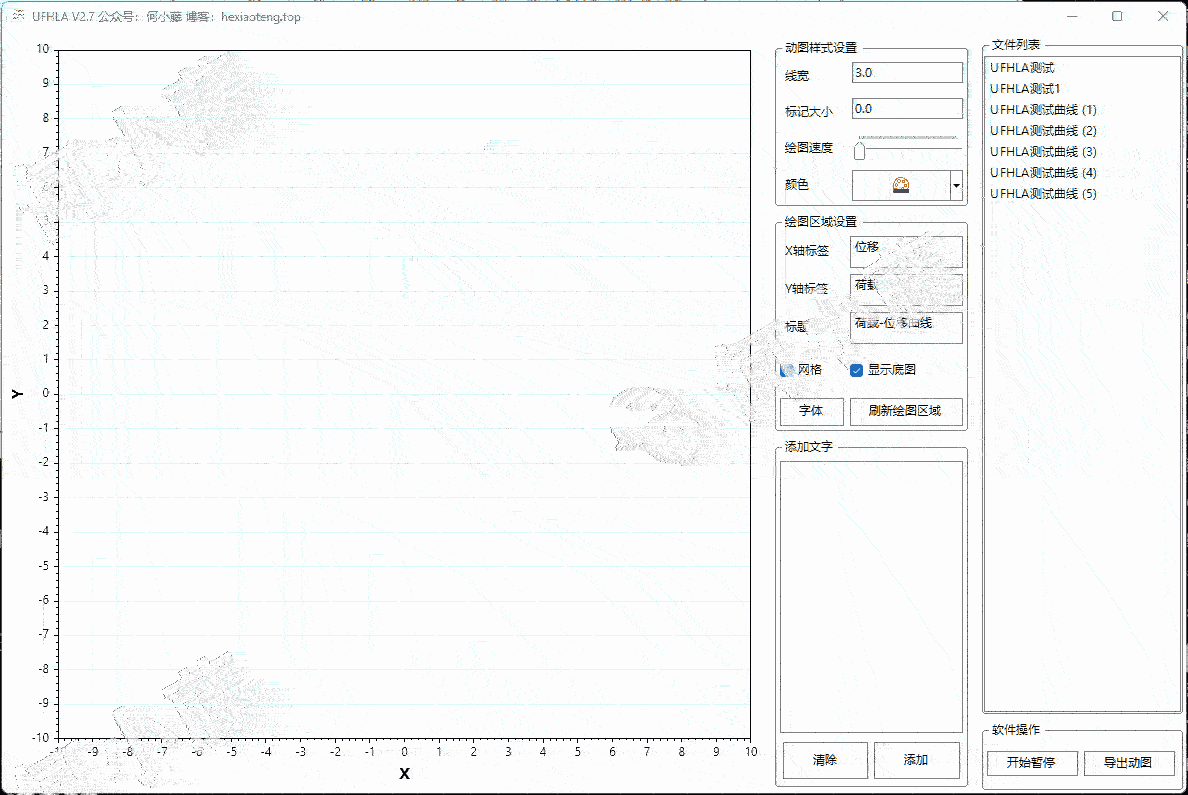

动图制作

可以用来制作试验和曲线同步变化的加载过程的效果图。支持曲线颜色修改、支持动图速度调节、支持任意二维曲线、支持在图中添加文字、支持修改字体和字号、支持自定义坐标轴标签。

导出数据

  • 导出滞回数据

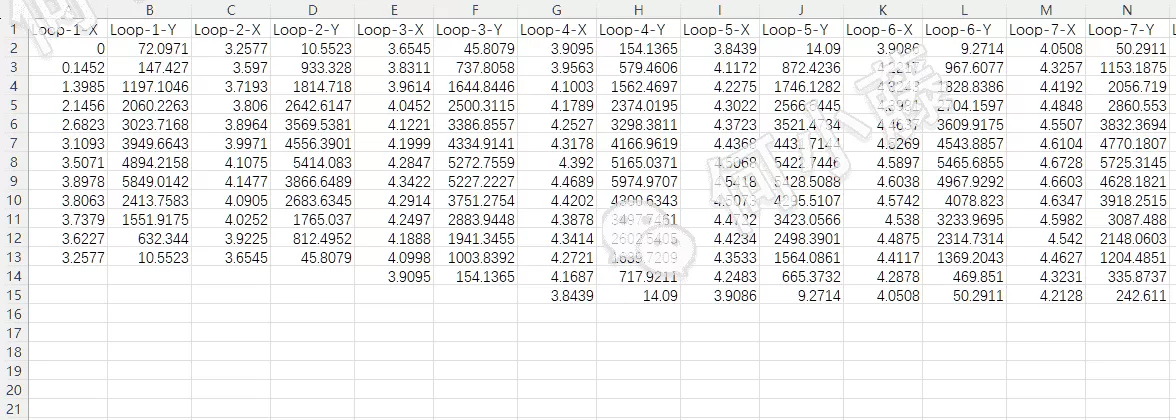

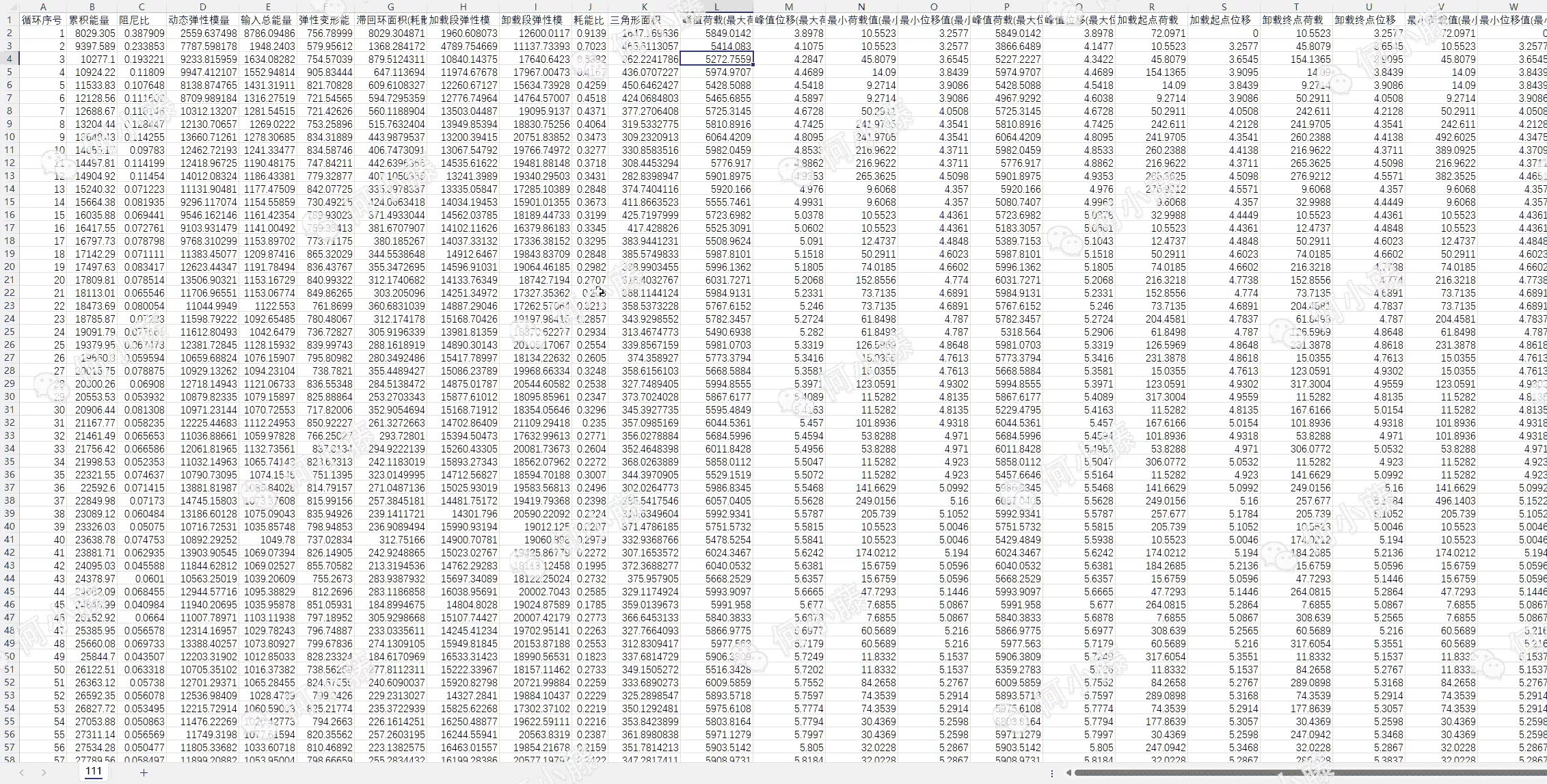

    可将每一圈的数据导出,有两种导出方式,一是点击主界面的"导出滞回数据",二是在曲线列表中右键导出选中项的滞回数据。导出数据位置位于当前分析曲线文件所在的文件夹。导出数据样式如下,导出的数据将以表格形式呈现,其中所有列标题均为完整名称,请确保查看时列名显示完整,以便准确理解每列数据的含义。

  • 导出评价指标数据

在评价指标界面点击"导出"按钮后,导出的数据将以表格形式呈现,其中所有列标题均为完整名称,请确保查看时列名显示完整,以便准确理解每列数据的含义。

结语

为什么不采用算法计算峰值、谷值?这是由于算法无法完全支持所有类型的曲线,并且对于某些曲线,其位移幅度很小,采用算法设置阈值无法实现通用性,很可能导致查找不全。因此,手动拆分是最合理且最准确的方法。

鉴于采用手动拆分机制,UFHLA 全功能单向或疲劳滞回环分析程序得以支持所有类型的加载方式。无论是恒下限加载、变上下限加载,抑或是多阶段加载,均可对其开展精确分析。然而,也因手动拆分这一特性,该程序目前尚无法实现批量分析功能。经软件持续优化,曲线拆分操作现已极为简便。以恒下限加载曲线为例,一般仅需进行两次框选即可完成拆解;针对多级加载曲线,虽可能需多选几次,但整体操作依旧便捷。

自发布以来,UFHLA 全功能单向或疲劳滞回环分析程序历经多次迭代升级,如今已发展成为一款功能完备的专业软件。其计算方法经大量用户实际验证,数据准确性确凿无疑。当然,若用户存有不同见解,可通过自行手算核验,或直接与开发者沟通,以便进一步确认。

该软件具备诸多显著优势,支持免费更新、专业答疑以及定制化服务。软件采用绿色版设计,无需安装,与 Windows 系统具备良好兼容性,这些特性极大地提升了软件的实用性与可靠性。展望未来,何小藤将继续秉持专业、创新的理念,不断完善软件功能,致力于为广大用户提供更为优质、高效的服务。

从专业视角来看,一款出色的软件理应兼具美观的界面与符合用户直觉的操作逻辑。UFHLA 软件恰能满足这一标准,不仅界面设计贴合审美,且功能十分完善,涵盖了常见的各类功能及细节之处。若各位用户在使用过程中遇有任何问题,或产生新的需求,欢迎随时与我们联系,同时衷心感谢大家一直以来的支持与信任!

参考论文

软件获取方式

链接:https://wwrd.lanzoum.com/b031uulsj 密码:68no


  1. 邓华锋,胡玉,李建林,等.循环加卸载过程中砂岩能量耗散演化规律[J].岩石力学与工程学报,2016,35(S1): 2869-2875.DOI: 10.13722/j.cnki.jrme.2015.0278. ↩︎

  2. 张媛. 循环荷载条件下岩石变形损伤及能量演化的实验研究[D]. 重庆:重庆大学,2011. ↩︎

  3. 郝建平,董春亮,姚梦圆.不同上限应力循环加卸载作用下硬岩损伤力学特性与能量演化研究[J].矿业研究与开发,2025,45(03): 119-127.DOI: 10.13827/j.cnki.kyyk.2025.03.027. ↩︎

  4. 水电水利工程土工试验规程: DL/T 5355-2006[S]. ↩︎

  5. 谢定义编著.土动力学[M]. 北京:高等教育出版社,2011. ↩︎

  6. 蒋长宝, 魏财, 庄万军, 等. 等幅循环荷载下页岩的变形特性及能量演化机制研究[J]. 岩石力学与工程学报,2020,39 (12): 2416-2428. DOI: 10.13722/j.cnki. Jrme. 2020.0451. ↩︎

  7. 蒋长宝,魏财,段敏克,等. 饱水和天然状态下页岩滞后效应及阻尼特性研究[J]. 岩土力学,2020,41(6):1799-1808. ↩︎

  8. 肖建清, 冯夏庭, 丁德馨, & 蒋复量. (2010). 常幅循环荷载作用下岩石的滞后及阻尼效应研究. 岩石力学与工程学报,29(8), 7. ↩︎

  9. 赵子仪,杨少峰,邵朝阳.高应力循环加卸载下不同张开度裂隙类岩体变形损伤及能量演化[J].南华大学学报(自然科学版),2023,37(02):37-44+67.DOI:10.19431/j.cnki.1673-0062.2023.02.006. ↩︎

  10. 王瑞红,贾敬茹,骆浩,等.峰前峰后循环加卸载对砂岩动力特性的影响[J].长江科学院院报,2024,41(03):94-101. ↩︎

  11. 杨小彬,程虹铭,吕嘉琦,等.三轴循环荷载下砂岩损伤耗能比演化特征研究[J].岩土力学,2019,40(10): 3751-3757+3766.DOI: 10.16285/j.rsm.2018.2166. ↩︎

  12. Wang, J., Li, J., Shi, Z. & Chen, J. Energy evolution and failure characteristics of red sandstone under discontinuous multilevel fatigue loading. International Journal of Fatigue 160, 106830 (2022). ↩︎

  13. Wang, J., Li, J., Shi, Z., Chen, J. & Lin, H. Fatigue characteristics and fracture behaviour of sandstone under discontinuous multilevel constant-amplitude fatigue disturbance. Engineering Fracture Mechanics 274, 108773 (2022). ↩︎

  14. Li, T., Pei, X., Guo, J. et al. An Energy-Based Fatigue Damage Model for Sandstone Subjected to Cyclic Loading. Rock Mech Rock Eng 53, 5069–5079 (2020). ↩︎

  15. 邓华锋,胡玉,李建林,等.循环加卸载过程中砂岩能量耗散演化规律[J].岩石力学与工程学报,2016,35(S1): 2869-2875.DOI: 10.13722/j.cnki.jrme.2015.0278. ↩︎

  16. 袁和川, 阿比尔的, 张洁, 等. 分级循环加卸载下饱水细黄砂岩的变形破坏特征试验研究[J]. 岩石力学与工程学报,2023,42 (S 2): 3943-3955. DOI: 10.13722/j.cnki. Jrme. 2022.0904. ↩︎

  17. 杨圣奇, 陶焱, 唐劲舟. 循环加载下单节理砂岩三轴强度与变形试验研究[J]. 中国矿业大学学报, 2020,49 (05): 819-825. DOI: 10.13247/j.cnki. Jcumt. 001163. ↩︎
